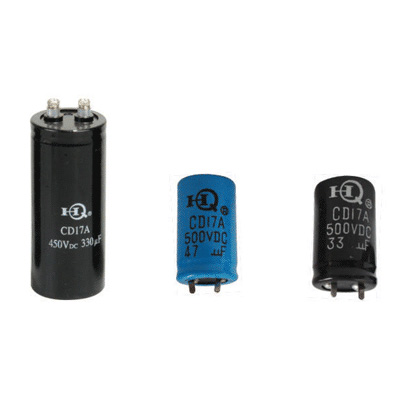

CD17A 型铝电解电容器

• 特点: 在点焊机等电子设备的直流或脉动电路中作储能用，可提供焊片和螺栓两种引出端结构。

• 技术指标:

项目	性能
工作温度范围	-25～+85℃
额定电压范围	160～550V
标称容量范围	33～22000μF
电容量允许偏差	-10～+50%
漏电流	I≤0.02CR UR (μA)

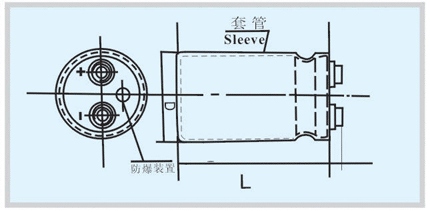

• 外形尺寸图:

D±0.5	21	34	42	50	65		80	90
L±3.0	37	80	80	120	120	150	150	150

• 标称电容量、额定电压与外形尺寸对应表:

	160	200	300	350	450	550
33					21x37	21x37
47					21x37	21x37
100					34x80	34x80
150					42x80	42x80
220					50x120	50x120
330					50x120	50x120
470					65x120	65x120
680				50x120	65x120	65x150
1000		50x100	50x120	65x120	65x120	65x150
1500	50x120	50x120	50x120	65x120	65x120	65x150
2200	65x120	50x120	50x120	65x120	80x150	80x150
3300	65x120	50x120	65x120	80x150	80x150	80x150
4700	80x150	65x120	65x150	80x150	80x150	80x150
6800	80x150	65x150	80x150	80x150	90x150
10000	80x150	80x150
22000	80x150

注：105℃宽温度范围产品可根据用户需要生产。
