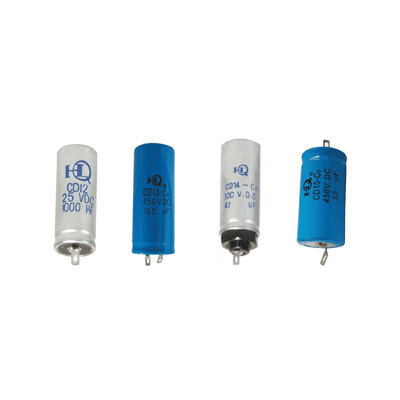

CD12-15 型铝电解电容器

• 特点:用于仪器、仪表的直流、脉动电路中。


• 技术指标:


项目	性能
工作温度范围	-40～+85℃	-25～+85℃
额定电压范围	25～100V	160～550V
标称容量范围	100～2200μF	10～100μF
电容量允许偏差	-10～+50% ±20%
漏电流	I≤0.03CR UR+20(μA)
耐久性	85℃1000小时

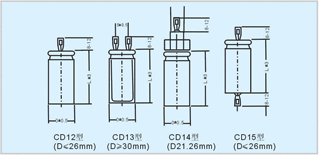

• 外形尺寸图:

CD12、CD15                                                                     mm

D±0.5	16	19	21	26
L±2.0	35	50	45	50	60

CD13、CD14                                                                      mm

D±0.5	21	26		30	34		42
L±3.0	45	50	60	60	60	80	80

• 标称电容量、额定电压与外形尺寸对应表:

	25	32	50	63	100	160	300	450	500	550
10							19x50	19x50	19x50	26x50
22							19x50	21x45	26x50	26x50
33					16x35	16x35	21x45	26x50 26x60	26x60	26x60
47			16x35	16x35	16x35	16x35	26x50	26x60	26x60	26x60
100	16x35	16x35	16x35	16x35	19x50	21x45 26x60	26x60	34x80
150	16x35	16x35	19x50	19x50	19x50	21x45	30x60	34x80
220	19x50	19x50	19x50	19x50	21x45	21x45	34x60	42x80
330	19x50	19x50	19x50	19x50	26x60	26x60	34x80
470	19x50	19x50	21x45	21x45	30x60	30x60
680	21x45	26x60	26x60	26x60	34x60	34x60
1000	21x45	26x60	26x60	26x60	34x80	34x80
2200	26x60	30x60	30x60	30x60	34x80
